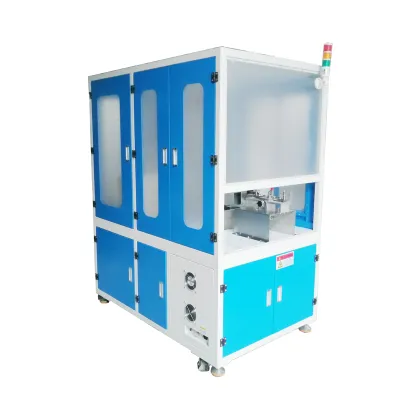

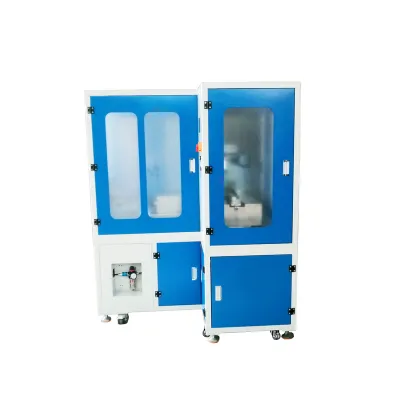

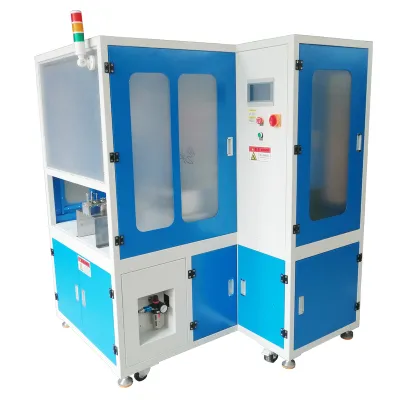

Ultra-Malý Kruh 3-Vázací Automatický Stroj na Řezání, Navíjení a Vázání Drátu CRT-03SL-A

Technické parametry

•       Specifikace cívky: Vnitřní průměr 50 mm (nenastavitelný), vnější průměr 75-100 mm, výška 50 mm (nenastavitelná)

•       Výrobní údaje: 3 úvazky na cívku, rychlost navíjení 1-10 otáček/sekundu (nastavitelná), výrobní účinnost 36 ks/H (955 circles/PCS)

•       Použitelné podmínky: Kabel s pryžově potaženým železným jádrem ties (≤5KG/roll), tlak vzduchu 0,5-0,6 MPa, napětí 220 V/50 Hz

•       Specifikace stroje: Příkon 5,0 kW/h, rozměry 1580 D × 1420 Š × 1870 V mm, hmotnost přibližně 650 kg

•       Rozměry balení: Vývozní dřevěná bedna 1670 × 1520 × 2050 mm

Hlavní Accessories (with Brand/Specification)

•       Válce a solenoidové ventily: Značka Airtac

•       Servomotory (YAKO): 1,8 kW hlavní navíjecí servomotor motor (equipped with 1/3 reducer), 1 kW servomotor pro vertikální pokládání drátu, 1 kW servomotor pro horizontální pokládání drátu, 400 W servomotor pro vertikální odběr drátu, 400 W servomotor pro vertikální horní/spodní svorku, 1 kW servomotor pro podávání drátu, 400 W servomotor pro podávání svazovacích pásek

•       Krokový/konstantní motor: 57-typový krokový motor pro kroucení drátu (Leadshine), 6W konstantní motor pro zásobník svazovacích pásek (Zuoxin)

•       Řídicí komponenty: PLC (Fatek), 7-palcový dotykový displej Wecon (čínsko-anglický bilingvní), napájecí zdroj Mean Well, enkodér Omron (2000 pulsů)

•       Ostatní komponenty: Železný rám s modro-bílým lakem, tříbarevné světlo s bzučákem pro alarm nízkého stavu velkého rolovaného materiálu, tříbarevné světlo s bzučákem pro alarm nízkého stavu svazovacích pásek
